一、 概述

本產品根據各電廠脫硝系統蒸發器、管道、閥門（調門，閥心）阻火器、流量計等設備在運行中經常發生被液氨內雜質、結垢物堵塞情況，影響系統運行而設計。氨氣磁性精密過濾器，主要提供一種對氨氣采用磁性吸附、以金屬纖維編制布為濾膜的精密濾芯過濾，達到降低氨氣中鐵粉含量和固體雜質含量、凈化原料、提高氨的氧化率、提高質量和產量的目的。

  二、氨氣過濾裝置特點
   1、過濾器內部有不銹鋼磁棒。

2、再經金屬纖維編制濾網精密濾芯對氨氣進行高精度過濾，達到對氨氣實現精密過濾的目的。

3、采用雙過濾筒、雙筒之間切換，可實現任意一個過濾筒處于過濾工作狀態，另一個過濾筒處于非過濾工作狀態，從而實現對氨氣不間斷供給連續工作。

4、流量設計大，濾芯過濾面積大，濾芯更換周期長，可長達12個月左右。

  三、技術參數

產品名稱：雙聯磁性氨氣精密過濾器

    產品型號：QAL-DN50/80/100SS
    濾芯型號：YSF-160*400W

    工作壓力：0.1-0.6 MPa

    設計壓力：1.6MPa

  工作溫度：-30～60℃

  設計流量：400m3/h

  過濾精度：5μm

    初始阻力：＜1%

    過濾器材質：304

  注：濾芯數量、精度和材質可根據流量及現場情況做調整。

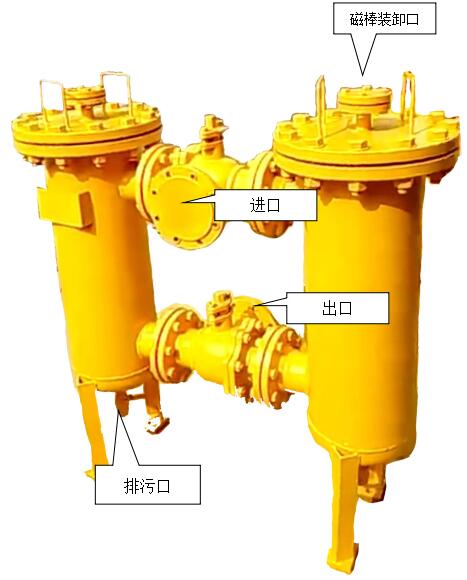

  四、氨氣磁性過濾器結構

  五、氨氣磁性精密過濾器簡要說明

此過濾器主要包括過濾筒體，過濾筒體內裝有不銹鋼纖維精密濾芯，磁性過濾棒；過濾筒體上分別設有氨氣進口管路和氨氣出口管路，過濾筒體上端蓋中間位置設有過濾磁棒固定板和通孔。

  六、檢修操作流程

    1、檢修濾芯時，確保過濾器筒體已切換到非工作狀態。

2、打開排污口，緩慢排空過濾器內氨氣。

3、確保過濾器內部無殘余氨氣，擰開上端蓋中間法蘭螺栓，抽出磁棒，此時附著在套管上的鐵屑會下落到濾芯底部。

    4、打開大法蘭，松開固定濾芯的螺帽，提出濾芯，可以清洗或反吹后繼續使用，也可以直接更換濾芯。
    5、完全打開排污閥，用水或蒸汽或氮氣、壓縮空氣等對精密過濾器主體內部進行沖洗或吹掃，沖洗或吹掃時間<30 秒。
    6、安裝濾芯，將過濾磁棒插入到磁棒套管中，密封。建議**多清洗兩次濾芯即更換新濾芯。
